Regolazione della distanza focale di flangia

Questa funzione regola automaticamente la distanza focale di flangia (flange back(FB)) dalla superficie di innesto dell’obiettivo e il piano del dispositivo di imaging.

Sarà necessario eseguire questa regolazione quando la messa a fuoco non risulta corretta alle due estremità opposte (grandangolo e teleobiettivo) dello zoom ottico. Se regolata correttamente, la messa a fuoco effettuata verrà mantenuta anche dopo aver cambiato l’ingrandimento di zoom.

Preparativi per la regolazione

Prima di procedere con la regolazione, eseguire le seguenti operazioni:

  1. Scaricare un grafico di regolazione della distanza focale di flangia dall’apposito URL e stamparlo su un foglio A3.

    https://helpguide.sony.net/pro/fb_adj/v1/h_zz/

  2. Appoggiare la telecamera su una superficie orizzontale.

  3. Premere il pulsante HOME sul telecomando a infrarossi o il pulsante (posizione iniziale pan/tilt) nella scheda (PTZ) per ruotare la telecamera in avanti.

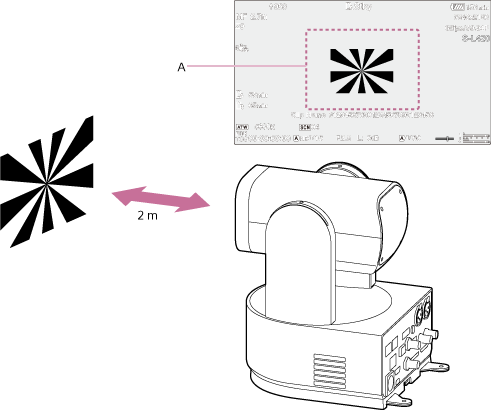

  4. Collocare il grafico di regolazione della distanza focale di flangia (si consiglia un formato carta A3) a circa 2 m di distanza, spostare lo zoom sull’estremità teleobiettivo e inquadrare il grafico di regolazione della distanza focale di flangia in modo che il suo centro si trovi al centro dello schermo.

    Assicurarsi che nessun altro oggetto a una distanza diversa da quella del grafico appaia vicino al centro dello schermo (all’interno dell’area delimitata dalla cornice tratteggiata nel diagramma riportato di seguito) quando lo zoom viene spostato sull’estremità grandangolo.

    A: L’area tratteggiata mostra solo il grafico dedicato.

  5. Spostare lo zoom sulla posizione di grandangolo e configurare le seguenti impostazioni.

    Impostazioni nel pannello di configurazione di base della telecamera dell’app Web
    IRIS: F2.8 (aperto)
    ISO/GAIN: 0 dB

    Impostazioni del menu della telecamera
    [Project] – [Rec Format] – [Frequency]: 59.94 o 50
    [Project] – [Rec Format] – [Video Format]: 3840×2160P
    [Shooting] – [S&Q Motion] – [Setting]: [Off]
    [Shooting] – [SteadyShot] – [Setting]: [Off]

  6. Regolare la luminosità agendo sull’illuminazione e sui filtri ND in modo che l’immagine abbia una luminosità appropriata su tutta l’estensione dello zoom.



Esecuzione della regolazione automatica

  1. Selezionare [Technical] – [Lens] – [Auto FB Adjust] – [Execute] nel menu della telecamera.
  2. Controllare la descrizione e selezionare [Execute] nella schermata di conferma.



Per annullare la regolazione automatica della distanza focale di flangia

Selezionare [Cancel] visualizzato durante il processo di regolazione.



Ripristino dei valori di regolazione sullo stato predefinito di fabbrica dopo la regolazione automatica

  1. Selezionare [Technical] – [Lens] – [Auto FB Adjust] – [Reset] nel menu della telecamera.
  2. Controllare la descrizione e selezionare [Execute] nella schermata di conferma.

Nota

  • Non toccare la telecamera durante il processo di regolazione.
  • Qualora la regolazione non possa essere completata correttamente verrà visualizzato un messaggio. Se la regolazione non può essere eseguita correttamente, verificare quanto segue.
    • La luminosità del grafico di regolazione della distanza focale di flangia è appropriata?
      Se la luminosità non è appropriata, viene visualizzato un messaggio e la regolazione viene annullata.
    • Il grafico di regolazione della distanza focale di flangia si trova troppo vicino o troppo lontano?
    • La procedura descritta in “Preparativi per la regolazione” è stata eseguita correttamente?
    • Sono visualizzati sullo schermo della telecamera altri oggetti che presentano una elevata luminosità, ad esempio luci?
