Significato delle indicazioni a schermo
È possibile visualizzare in sovraimpressione sull’immagine emessa in uscita dalla telecamera lo stato e le impostazioni dell’unità. L’uscita può essere visualizzata in sovraimpressione sulla schermata configurando opportunamente [Monitoring] – [Output Display] nel menu Web.
È possibile visualizzare o nascondere queste informazioni utilizzando il pulsante [Display]. Anche se nascoste, verranno sempre visualizzate quando si eseguono operazioni con il Direct Menu.
È possibile visualizzare o nascondere le varie voci individualmente utilizzando [Monitoring] – [Display On/Off] nel menu della telecamera.

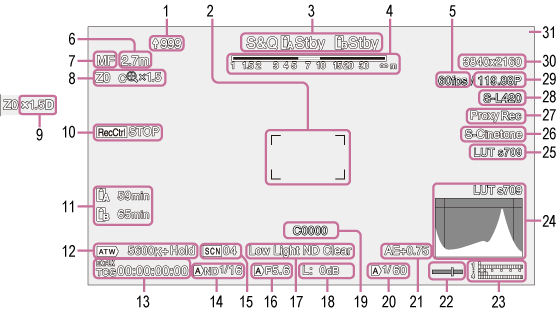

Informazioni visualizzate sullo schermo durante le riprese
-
Indicatore di upload/indicatore file rimanenti
- Per informazioni dettagliate sul trasferimento di file, vedere “Informazioni sul trasferimento di file” e altri argomenti in “Trasferimento dei file”.
-
Indicatore dell’area di messa a fuoco
Visualizza l’area di messa a fuoco per la messa a fuoco automatica.
- Per informazioni dettagliate sulla messa a fuoco automatica, vedere “Regolazione automatica della messa a fuoco tramite l’app Web” e altri argomenti in “Regolazione automatica della messa a fuoco (messa a fuoco automatica)”.
-
Indicatore della modalità di registrazione, slot A/B, stato operativo
Indicazione Significato ●Rec Registrazione Stby Standby registrazione -
Indicatore di profondità di campo
-
Indicatore della frequenza fotogrammi in modalità di ripresa Slow & Quick Motion
- Per informazioni dettagliate sulla modalità di ripresa Slow & Quick Motion, vedere “Slow & Quick Motion”.
-
Indicatore della posizione di messa a fuoco
- Indica la posizione di messa a fuoco.
-
Indicatore della modalità di messa a fuoco
Indicazione Significato Focus Hold Modalità Focus Hold MF Modalità MF AF Modalità AF
(modalità AF con seguimento in tempo reale)Modalità AF con seguimento in tempo reale AF con rilevamento del soggetto
Indicazione Significato
(Icona AF con rilevamento essere umano)Indica che è attiva la modalità AF con rilevamento di essere umano
(Icona AF con rilevamento solo essere umano)Indica che è attiva la modalità AF con rilevamento di solo essere umano
(Icona AF PTZ AFR)Indica che è attiva la funzione di inquadratura automatica PTZ
(Icona viso da seguire salvato)Indica che è stato salvato un viso da seguire
(Icona AF in pausa)Indica che la modalità AF è in pausa* * Visualizzata solo quando non è stato salvato nessun viso da seguire e non è stato rilevato nessun viso, oppure quando è stato salvato un viso da seguire, ma tale viso non è stato rilevato.
- Per informazioni dettagliate sulla modalità AF con rilevamento del soggetto, vedere “Rilevamento e seguimento AF di una persona”.
-
Indicazione della posizione di zoom
Visualizza la posizione dello zoom con un valore compreso fra 0 (grandangolo) e 99 (teleobiettivo).
È possibile scegliere se visualizzare invece un indicatore a barra configurando l’opzione [Technical] – [Lens] – [Zoom Position Display] nel menu della telecamera.
Quando è abilitata la funzione Clear Image Zoom, vengono visualizzate sul display anche le indicazioni elencate di seguito.
Indicazione Significato
(Clear Image Zoom abilitato)Clear Image Zoom abilitato Valore di ingrandimento Quando è utilizzata la funzione Clear Image Zoom - Per informazioni dettagliate sullo zoom, vedere “Impostazione del tipo di zoom” e altri argomenti in “Regolazione dello zoom”.
-
Tele Convert
Visualizzato quando è abilitata la funzione Tele Convert.
Per informazioni dettagliate sulla funzione Tele Convert, vedere “Impostazione di Tele Convert” in “Regolazione dello zoom”.
-
Indicatore dello stato di Rec Control sull’uscita SDI o HDMI
Indica lo stato di uscita del segnale REC Control.
- Per informazioni dettagliate, vedere “Connessione di monitor e dispositivi di registrazione esterni”.
-
Indicatore dello spazio rimanente sui supporti di memoria
Se la scheda di memoria è protetta da scrittura viene visualizzata l’icona
(scheda protetta). -
Indicatore del bilanciamento del bianco
Indicazione Significato
(ATW)Modalità auto
(ATW Hold)Modalità auto in pausa W:P Modalità Preset W:A Modalità memoria A -
Indicatore della sincronizzazione con codice temporale esterno o indicatore dati temporali
Visualizza “EXT-LK” quando l’apparecchio è sincronizzato sul codice temporale di un dispositivo esterno.
- Per informazioni dettagliate sul codice temporale, vedere “Specifica dei dati temporali”.
-
Indicatore filtro ND
Indicazione Significato
(A)Modalità auto - Per informazioni dettagliate sui filtri ND, vedere “Regolazione del livello di luce (filtro ND)”.
-
Indicatore file di scena
- Per informazioni dettagliate sui file di scena, vedere “Descrizione generale dei look” e altri argomenti in “Ripresa con il look desiderato”.
-
Indicatore valore di diaframma
Visualizza la posizione del diaframma (numero F).
- Per informazioni dettagliate sul diaframma, vedere “Regolazione automatica del diaframma” e “Regolazione manuale del diaframma”.
-
Indicatore di avviso livello video
-
Indicatore guadagno
Indicazione Significato (A)Modalità auto L Modalità L di preset
(Modalità di regolazione temporanea)Modalità di regolazione temporanea - Per informazioni dettagliate sul guadagno, vedere “Regolazione automatica del guadagno” e “Regolazione manuale del guadagno”.
-
Visualizzazione nome clip
Visualizza il nome del clip in corso di registrazione o che verrà registrato successivamente.
-
Indicatore otturatore
- Per informazioni dettagliate sull’otturatore, vedere “Regolazione automatica dell’otturatore” e “Regolazione manuale dell’otturatore”.
-
Indicatore modalità AE/livello AE
- Per informazioni dettagliate sull’esposizione automatica (AE), vedere “Impostazione del livello ottimale per la regolazione automatica della luminosità”.
-
Indicatore di orizzontalità
Visualizza l’inclinazione della testa della telecamera dell’unità rispetto al piano orizzontale in incrementi di ±1° fino a un massimo di ±15°.
-
Indicatore di livello audio
Indica il livello audio di ciascun canale.
-
Monitor segnale video
Visualizza forma d’onda, vettorscopio e istogramma.
La linea arancione indica il valore impostato dell’indicatore del livello di luminosità.
Nella modalità di ripresa log, il tipo di LUT monitor target è indicato sopra all’indicazione.
- Per informazioni dettagliate, vedere “Monitor segnale video”.
- Per informazioni dettagliate sulla modalità di ripresa log, vedere “Impostazione della modalità di ripresa” in “Configurazione delle operazioni di base”.
-
Indicatore del look di monitoraggio
Nella modalità di ripresa log, visualizza l’impostazione della LUT monitor.
- Per informazioni dettagliate sull’impostazione della LUT, vedere “Ripresa con regolazione del look in post-produzione” e argomenti correlati.
- Per informazioni dettagliate sulla modalità di ripresa log, vedere “Impostazione della modalità di ripresa” in “Configurazione delle operazioni di base”.
-
Indicatore look di base/look di registrazione
Visualizza l’impostazione del Look di base.
Nella modalità di ripresa log, visualizza il segnale video da registrare sulle schede di memoria.
- Per informazioni dettagliate sul look di base, vedere “Descrizione generale dei look” in “Ripresa con il look desiderato”.
- Per informazioni dettagliate sulla modalità di ripresa log, vedere “Impostazione della modalità di ripresa” in “Configurazione delle operazioni di base”.
-
Indicatore stato proxy
Indicazione Significato
Registrazione proxy attiva
Registrazione proxy (lampeggiante)Registrazione proxy non pronta -
Indicatore del formato di registrazione (codec)
Visualizza il nome del formato di registrazione sulle schede di memoria.
Impostare il formato di registrazione (codec) utilizzando [Project] – [Rec Format] – [Codec] nel menu Web o nel menu della telecamera.
-
Indicatore formato di registrazione (frequenza fotogrammi e metodo di scansione)
-
Indicatore formato di registrazione (dimensioni immagine)
Visualizza le dimensioni immagine per la registrazione sulle schede di memoria.
Impostare il formato di registrazione (dimensioni immagine) utilizzando [Project] – [Rec Format] – [Video Format] nel menu Web o nel menu della telecamera.
-
Indicatore tally
Visualizza intorno all’immagine un riquadro rosso, verde o giallo in base al segnale di tally esterno ricevuto.

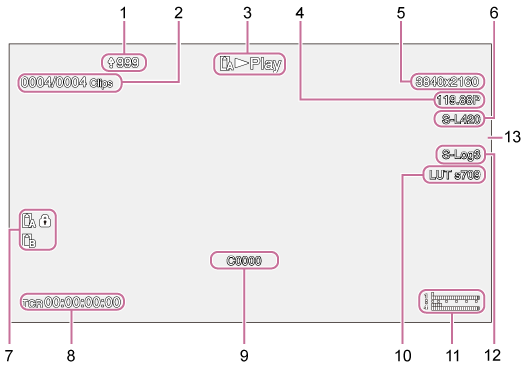

Informazioni visualizzate sullo schermo durante la riproduzione
Le seguenti informazioni vengono sovraimposte sull’immagine riprodotta.
-
Indicatore di upload/indicatore file rimanenti
-
Numero clip
-
Indicatore dello stato della riproduzione
-
Indicatore formato di riproduzione (frequenza fotogrammi e metodo di scansione)
-
Indicatore formato di riproduzione (dimensioni immagine)
-
Indicatore formato di riproduzione (codec)
-
Indicatore supporto
Se la scheda di memoria è protetta da scrittura viene visualizzata l’icona
(scheda protetta). -
Visualizzazione dati temporali
-
Visualizzazione nome clip
-
Indicatore del look di monitoraggio
-
Indicatore di livello audio
Visualizza il livello di riproduzione dell’audio.
-
Indicatore del look di registrazione
-
Indicatore tally
