Alimentazione in corrente continua

Questo argomento descrive la procedura per l’alimentazione dell’unità in corrente continua.

L’unità può essere alimentata in corrente continua.

La tensione di alimentazione deve essere compresa fra 11 Vcc e 17 Vcc. In caso di caduta della tensione di alimentazione, verrà visualizzato l’allarme [Voltage Low] o [Insufficient Voltage].

Nota

  • Qualora appaia l’allarme [Insufficient Voltage], l’unità dovrà essere riavviata per ripristinare il normale funzionamento completo. Preparare una sorgente di alimentazione che fornisca tensione e corrente stabili.
  1. Collegare un cavo di alimentazione CC (venduto separatamente) al connettore DC IN sul pannello connettori.

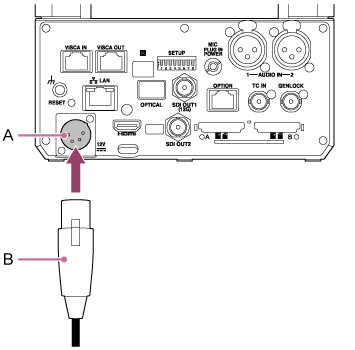

    Illustrazione di un collegamento

    A: Connettore DC IN

    B: Cavo di alimentazione CC (venduto separatamente)

    Illustrazione della piedinatura

    N. Segnale
    1 GND
    2 NC
    3 NC
    4 DC IN (da 11 V a 17 V)
  2. Controllare che l’indicatore POWER, sul lato anteriore dell’unità, cessi di lampeggiare e rimanga illuminato con luce fissa verde, e che la procedura di avvio sia completata.

    Se l’unità si è avviata normalmente ed è connessa alla rete, l’indicatore NETWORK si illumina con luce verde.
