Montaggio a soffitto
Questo argomento descrive come montare l’unità a soffitto utilizzando la staffa per montaggio a soffitto in dotazione.
- Per il montaggio dell’unità su un soffitto, rivolgersi a personale specializzato.
- Per il montaggio a soffitto, assicurarsi che la superficie a cui si desidera fissare l’unità e i relativi materiali (esclusi gli accessori) siano in grado di sostenere un peso di almeno 200 kg, quindi montare l’unità come descritto in questa guida. Se il montaggio non è sufficientemente robusto, l’unità potrebbe cadere e causare danni o gravi infortuni alle persone.
- Fissare all’unità il cavetto anticaduta fornito per impedirne la caduta.
- Quando l’unità è montata su un soffitto, controllare almeno una volta all’anno che il montaggio non si sia allentato. Controllare più frequentemente se richiesto dalle condizioni di utilizzo.
Note di installazione

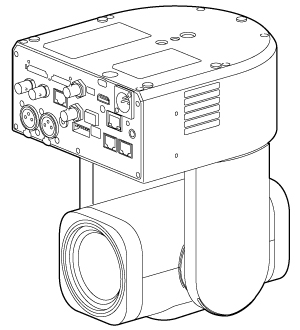

- Per evitare danni all’unità, non afferrare la testa della telecamera durante il lavoro.
-
Controllare gli accessori per il montaggio a soffitto e lo spazio a disposizione.
Prima di iniziare, controllare di avere a disposizione quanto segue.
- Staffa per montaggio a soffitto (A) (1)
- Staffa per montaggio a soffitto (B) (1)
- Cavetto anticaduta (1)
- Viti +PSW M3×8 (6)
- Vite +PSW M4×8 in acciaio inox per il cavetto anticaduta (1)
Nota
- Il cavetto anticaduta è progettato per essere in grado di sostenere l’unità se sospesa ad esso. Non applicare ad esso carichi diversi da quello esercitato dall’unità.
Spazio di montaggio

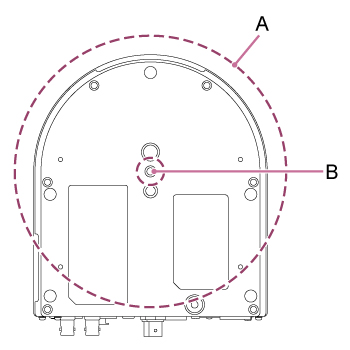

Fare riferimento al seguente disegno per determinare la posizione e la direzione di montaggio, assicurando la presenza di uno spazio sufficiente per la rotazione dell’obiettivo e il cablaggio sul retro dell’unità.
A: Raggio di movimento della testa della telecamera (ø199 mm)
B: Foro di passaggio del cavetto anticaduta (ø20 mm)
Nota
- Montare solo su soffitti con una resistenza sufficiente (es. cemento).
- Se il soffitto non ha una resistenza sufficiente, prevedere opportuni rinforzi.
- Montare in una posizione non soggetta a vibrazioni. La presenza di vibrazioni potrà dar luogo a immagini mosse.
- Se l’unità deve essere installata su una superficie inclinata, assicurarsi che l’inclinazione di tale superficie non ecceda i ±15° dall’orizzontale e adottare opportune misure evitare la caduta dell’unità.
-

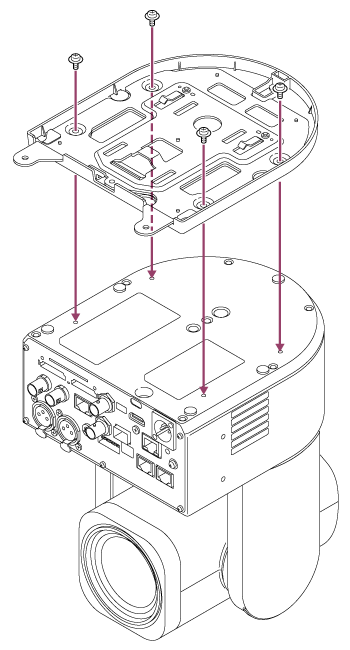

Assicurare la staffa per montaggio a soffitto (A) al lato inferiore dell’unità utilizzando le quattro viti in dotazione (M3×8).
Utilizzare le viti in dotazione. L’uso di viti diverse potrebbe danneggiare i componenti interni dell’unità.
-
Fissare la staffa per montaggio a soffitto (B) al soffitto utilizzando una piastra di montaggio (opzione).
Nota

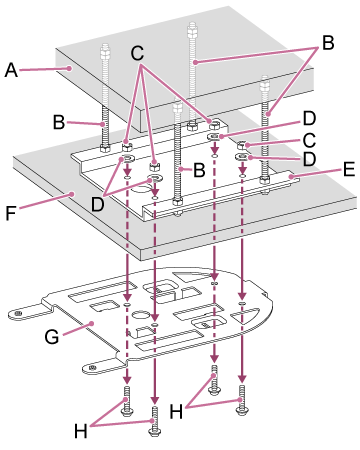

- Se non è possibile garantire una sufficiente resistenza del materiale del soffitto, installare fra la soletta in cemento del soffitto e il pannello a soffitto utilizzando una piastra di supporto fissata mediante opportuni bulloni di ancoraggio.
A: Soffitto in cemento
B: Bulloni di ancoraggio (4, non forniti)
C: Dadi (4, non forniti)
D: Rondelle (4, non fornite)
E: Piastra di montaggio (non fornita)
F: Pannello a soffitto
G: Staffa per montaggio a soffitto (B)
H: Viti di montaggio (4, non fornite)

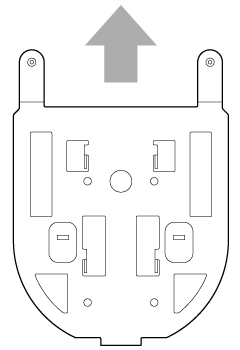

Fissare la staffa, in base all’orientamento della staffa per montaggio a soffitto (B).
Si osservi che in caso di montaggio a soffitto, la parte anteriore della telecamera si trova sul lato opposto della staffa per montaggio a soffitto rispetto a un normale montaggio verticale. La direzione della freccia nella figura indica la parte anteriore della telecamera. Orientare la telecamera in modo che sia rivolta in avanti.
Nota
- Le viti di montaggio e il materiale della superficie di montaggio sono di responsabilità del cliente.
-

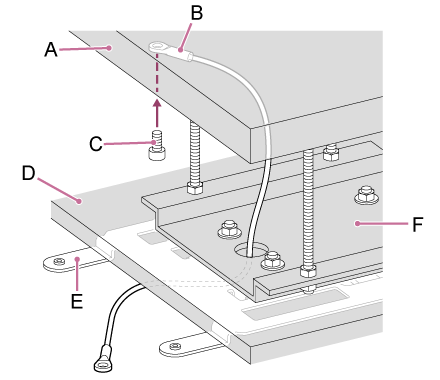

Fissare il cavetto anticaduta al soffitto.
Utilizzare una vite M5 (3/16 di pollice) a testa cava esagonale (non fornita) come vite di montaggio.
A: Soffitto in cemento
B: Cavetto anticaduta (fornito)
C: Viti M5 (3/16 di pollice) a testa cava esagonale (non fornite)
D: Pannello a soffitto
E: Staffa per montaggio a soffitto (B)
F: Piastra di montaggio (non fornita)
-

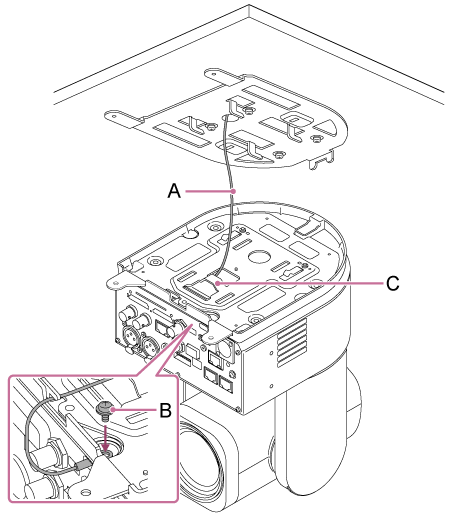

Fare passare il cavetto anticaduta attraverso il foro al centro della staffa per montaggio a soffitto (B) e assicurarlo all’unità.
Far passare il cavetto anticaduta nell’apposita asola in metallo della staffa per montaggio a soffitto (A) e assicurarlo saldamente all’unità utilizzando la vite in dotazione (M4×8).
A: Cavetto anticaduta fornito
B: Vite in dotazione (M4×8)
C: Asola per il cavetto anticaduta
Utilizzare la vite in dotazione. L’uso di una vite diversa da quella fornita potrebbe compromettere l’efficacia del cavetto anticaduta.
Nota

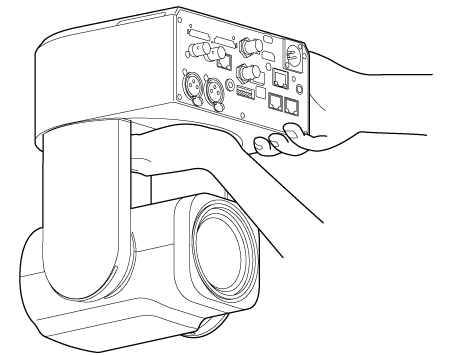

- Si raccomanda che una persona sostenga l’unità come mostrato nella figura seguente mentre una seconda persona provvede al montaggio dell’unità.
- Durante il montaggio dell’unità, non sostenerla afferrando la testa della telecamera. In caso di caduta dell’unità, è presente il rischio di danni a persone o cose.
- Al momento della connessione elettrica, prestare la massima attenzione che i cavi e i morsetti di connessione non vengano cortocircuitati dal cavetto anticaduta.
- L’unità nel suo insieme deve essere sospesa esclusivamente da sola (peso massimo stimato 3,5 kg). Per evitare la caduta dell’unità, non eccedere il peso massimo previsto.
- Si raccomanda che una persona sostenga l’unità come mostrato nella figura seguente mentre una seconda persona provvede al montaggio dell’unità.
-

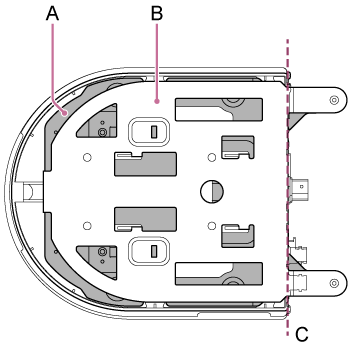

Allineare i bordi delle staffe di montaggio a soffitto (A) e (B).
A: Staffa per montaggio a soffitto (A) fissata all’unità
B: Staffa per montaggio a soffitto (B)
C: Allineare i bordi
-

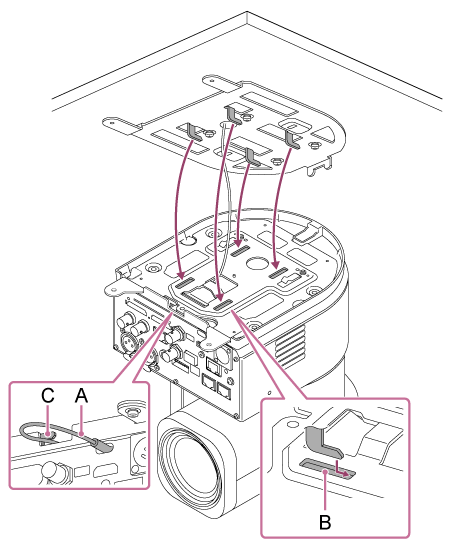

Inserire le sporgenze della staffa per montaggio a soffitto (B) nei fori (4 posizioni) della staffa per montaggio a soffitto (A).
-

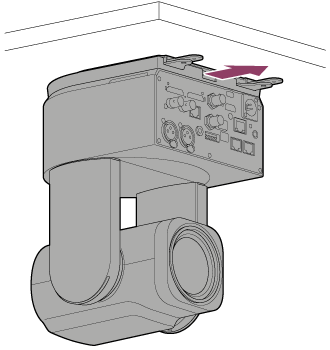

Agganciare il cavetto anticaduta sull’apposita linguetta della staffa per montaggio a soffitto (A), spingere l’unità nella direzione indicata in figura di 10 mm circa per fissarla temporaneamente in posizione.
A: Cavetto anticaduta
B: Aperture di inserimento dei ganci (4)
C: Linguetta di fissaggio del cavetto anticaduta
-

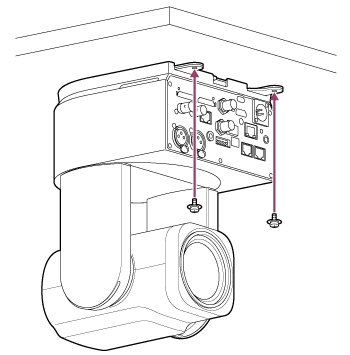

Assicurare insieme la staffa per montaggio a soffitto (A) e la staffa per montaggio a soffitto (B) utilizzando le due viti fornite (M3×8).
-
Controllare il montaggio.
Specificatamente, controllare quanto segue:
- Le viti di montaggio sono fissate correttamente.
- Il cavetto anticaduta è fissato correttamente e non è attorcigliato.
- L’unità è montata orizzontalmente (senza inclinazione o oscillazioni).
Nota
- Per azionare il movimento di pan e tilt nella direzione corretta quando l’unità è montata a soffitto, impostare [Pan-Tilt] – [Direction] – [Ceiling] su [On] nel menu Web.
