Struttura dell’area comune delle schermate
Questo argomento descrive la struttura dell’area comune delle schermate.
-
Nome della telecamera
Visualizza il nome della telecamera.
È possibile modificare il nome utilizzando [Network] – [Camera Name] nel menu Web.
Il colore dello sfondo cambia in base al segnale di tally esterno.
-
Selettore alimentazione
Quando l’unità è accesa, viene aggiunto un segno di spunta a [Power ON] nel menu di accensione.
Premere il pulsante di alimentazione e selezionare [Power Standby] nel menu di accensione per commutare l’alimentazione dell’unità sulla modalità standby.
In modalità standby alimentazione, viene visualizzata la seguente schermata.
Per riaccendere l’alimentazione, premere il pulsante di alimentazione e selezionare [Power ON] nel menu di alimentazione.
-
Schede di selezione della schermata operativa
Premere una scheda per visualizzare la schermata delle operazioni corrispondente.
Scheda [Live]: Visualizza la schermata delle operazioni live.
Scheda [PTZ AFR Settings]: Visualizza la schermata di configurazione delle impostazioni iniziali dell’inquadratura automatica PTZ.
Scheda [Playback]: Visualizza la schermata delle operazioni di riproduzione.
Scheda [Settings]: Visualizza la schermata delle impostazioni (menu Web).
-
Avviso di tensione DC IN e temperatura anomala
Visualizza il valore della tensione DC IN. Se si verifica una condizione di temperatura anomala, viene visualizzato il simbolo
(Avviso temperatura). -
Indicatore notifiche
Quando arriva un messaggio, l’indicatore cambia, come mostrato di seguito.
(Notifiche attive)Eseguire l’azione necessaria in base al messaggio visualizzato nel pannello dell’immagine della telecamera.
Nota
- Non vengono visualizzati messaggi quando [Monitoring] – [Output Display] – [SDI2/HDMI/Stream] è disattivato nel menu Web. Attivare per controllare il contenuto dei messaggi.
-

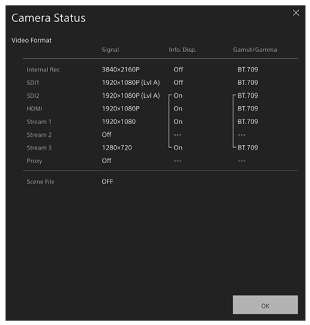

Pulsante stato della telecamera
Premere questo pulsante per visualizzare su una schermata separata informazioni e stato del segnale dell’immagine di uscita e dell’immagine registrata dalla telecamera.
-
Selettore di blocco dei comandi dello schermo
(Sblocco operazioni): Spostare il selettore sulla sinistra per consentire l’utilizzo dei comandi nella schermata delle operazioni live e nella schermata delle operazioni di riproduzione.
(Blocco operazioni): Spostare il selettore sulla destra per disabilitare i comandi nella schermata delle operazioni live e nella schermata delle operazioni di riproduzione e impedire l’azionamento involontario di comandi non desiderati.
