[P/T Range Limit]
Configura impostazioni relative all’escursione del movimento di pan e tilt.

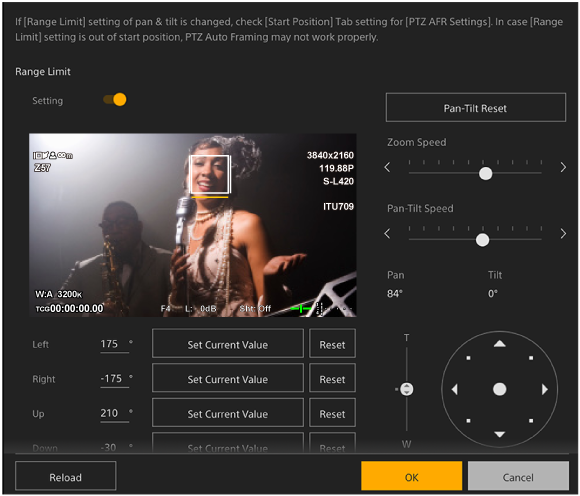

La schermata descritta di seguito consente di specificare l’escursione del movimento di pan e tilt.
Nota
- Questa limitazione impostata viene ignorata all’accensione dell’unità e durante l’esecuzione del reset di pan e tilt. Questa funzione non può essere utilizzata per evitare ostacoli situati in prossimità dell’unità.
-
Spostare il selettore [Setting] sulla posizione On.
Questo abilita la funzione di limitazione dell’escursione del movimento di pan e tilt.
-
Controllare l’immagine utilizzando i comandi di pan e tilt della telecamera.
-

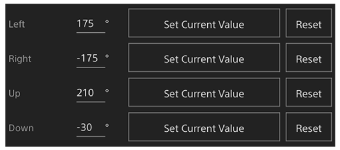

Per impostare le posizioni su cui limitare il movimento, premere il pulsante [Left], [Right], [Up], [Down] – [Set Current Value] nelle posizioni desiderate.
[Left]: Lato sinistro della telecamera
[Right]: Lato destro della telecamera
[Up]: Lato superiore della telecamera
[Down]: Lato inferiore della telecamera
Le posizioni limite sono impostate e visualizzate come valori numerici (di angolazione).
Per annullare un limite, premere il pulsante [Reset] della posizione corrispondente.
-
Premere il pulsante [OK].
Questa impostazione impedisce che l’escursione del movimento di pan e tilt superi le posizioni limite configurate.
Nota
- Le posizioni della telecamera esterne alle posizioni limite non possono essere salvate come preset.
- In caso di modifica dell’impostazione [Pan-Tilt] – [P/T Direction] – [Ceiling], le impostazioni limite configurate vengono riportate ai valori predefiniti di fabbrica.
- Questa impostazione non può essere modificata durante la riproduzione, durante la visualizzazione delle miniature, in caso di errore nel movimento di pan e tilt e quando il movimento di pan e tilt non è inizializzato.
