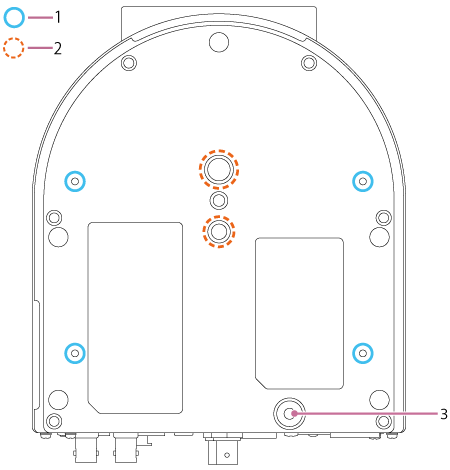

Vista dal basso
Questo argomento descrive la posizione e la funzione dei componenti sul lato inferiore dell’unità.
-
Fori delle viti di fissaggio della staffa per montaggio a soffitto (A) (4 posizioni, profondità utile della filettatura: 5,5 mm)
Per l’installazione dell’unità a soffitto o su un ripiano in una posizione elevata fissare agli appositi fori filettati la staffa per montaggio a soffitto in dotazione servendosi delle quattro viti in dotazione.
- Per informazioni dettagliate su questa modalità di montaggio, vedere “Montaggio verticale in una posizione fissa elevata” e “Montaggio a soffitto”.
-
Fori filettati per montaggio su treppiede (1/4 poll., 3/8 poll.)
Compatibile con viti 1/4-20 UNC e 3/8-16 UNC. Consente il montaggio su un treppiede (opzione, vite di lunghezza max. 5,5 mm).
Nota
- Non utilizzare viti di lunghezza superiore a 5,5 mm. Questo potrebbe causare un guasto.
-
Vite di fissaggio del cavetto anticaduta.
Nota
- Fissare il cavetto anticaduta con le viti in dotazione.
- Non montare le viti senza il cavetto anticaduta.
