Color Video CameraBRC-AM7

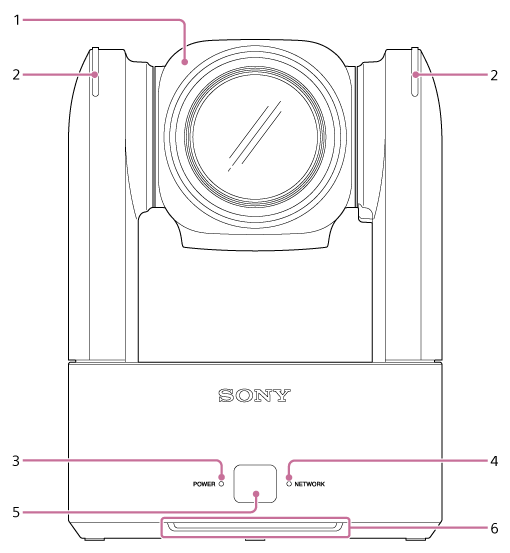

Questo argomento descrive la posizione e la funzione dei componenti sul lato anteriore dell’unità.

1. Testa della telecamera

   Nota

   • Proteggere sempre la testa della telecamera da forti impatti.

2. Indicatore di registrazione/tally

   Per informazioni dettagliate sulla configurazione, fare riferimento a [Technical] – [Tally] – [Tally Control] nel menu Web o nel menu della telecamera.

   Se impostato su [Internal] (indicatore di registrazione), l’indicatore si illumina in rosso durante la registrazione su una scheda di memoria. L’indicatore lampeggia quando lo spazio libero rimanente sulla scheda di memoria è insufficiente oppure quando si verifica un errore.

   • Per informazioni dettagliate, vedere “Messaggi di errore e avvisi”.

   Se impostato su [External] (indicatore tally), l’indicatore si illumina in rosso, verde o giallo in base al segnale di tally esterno.

   • Per informazioni dettagliate, vedere “Connessione di un segnale di tally”.

   Se impostato su [PTZ AFR] (inquadratura automatica PTZ), l’indicatore tally si illumina con luce fissa o lampeggiante blu in base allo stato operativo dell’inquadratura automatica.

   • Per informazioni dettagliate fare riferimento a “Controllo da remoto dello stato dell’inquadratura automatica PTZ”.

3. Indicatore POWER

4. Indicatore NETWORK

   Lo stato dell’unità viene segnalato tramite il colore e la modalità di illuminazione (illuminato, lampeggiante, spento) degli indicatori POWER e NETWORK.

   Indicatore POWER	Indicatore NETWORK	Stato dell’unità
   Luce fissa verde*1	Luce fissa verde	Unità accesa (rete connessa)
   	Spento	Unità accesa (rete non connessa)
   Lampeggiante verde	Spento	Processo di accensione in corso
   Lampeggiante arancione	Spento	Processo di alimentazione in standby in corso
   Luce fissa arancione	Spento	Alimentazione in standby
   Lampeggiante giallo	Spento	Aggiornamento del software in corso
   Lampeggiamento lento arancione*2	Lampeggiamento lento verde*2	L’unità non è in grado di funzionare normalmente. Per informazioni dettagliate, fare riferimento ai log di sistema. Se il problema persiste anche dopo aver messo l’unità in modalità standby o aver spento e riacceso l’alimentazione, rivolgersi al servizio di assistenza Sony.
   Lampeggiamento rapido arancione*3	Lampeggiamento rapido verde*3	Si è verificato un malfunzionamento sull’unità. Contattare il servizio di assistenza Sony.

   ^*1Lampeggia in verde quando viene ricevuto un comando dal telecomando a infrarossi in dotazione.

   ^*2Lampeggiamento lento: una volta al secondo

   ^*3Lampeggiamento rapido: quattro volte al secondo

5. Sensore telecomando infrarossi

   Sensore a infrarossi per il telecomando a infrarossi fornito in dotazione.

6. Apertura ingresso aria

   Nota

   • Non impedire il libero flusso dell’aria. Questo potrebbe causare un guasto.
