Regolazione dell’orientamento e della posizione del monitor LCD
Regolazione della posizione del monitor LCD
Inclinare il braccetto del monitor LCD (B) in avanti, indietro, a sinistra o a destra per regolare la posizione di visione.
Anche l’angolazione e la posizione del monitor LCD possono essere regolate per facilitare la visualizzazione.
Regolazione dell’orientamento del monitor LCD
Inclinare il monitor LCD (A) verso l’alto o verso il basso per regolare l’angolo di visione.
Inversione della visualizzazione sullo schermo
Utilizzando il selettore L/R / ROTATE (C) è possibile invertire l’immagine della telecamera sia solo orizzontalmente sia orizzontalmente e verticalmente.
Utilizzato quando il monitor LCD è ruotato di 180° verso l’obiettivo.
| Selettore L/R / ROTATE | Descrizione |
|---|---|
| OFF | L’immagine della telecamera non è invertita. |
| L/R | L’immagine della telecamera è invertita orizzontalmente. |
| ROTATE | L’immagine della telecamera è invertita sia orizzontalmente che verticalmente. |
Esempi di orientamento del monitor LCD
È possibile orientare il monitor LCD in varie posizioni, come illustrato di seguito, regolandone l’angolazione e la posizione, e invertendo opportunamente la visualizzazione dello schermo.
| Orientamento del monitor LCD | Descrizione |
|---|---|
|
Monitor LCD rivolto nella direzione opposta all’obiettivo (selettore: OFF)
|
Questo orientamento del display è adatto per la ripresa normale. |
|
Monitor LCD al centro della telecamera rivolto in direzione opposta all’obiettivo (selettore: ROTATE)
|
|
|

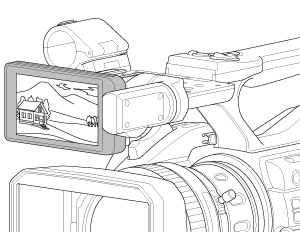

Monitor LCD al centro della telecamera rivolto nella stessa direzione dell’obiettivo (selettore: L/R)
|
Questo orientamento del display è adatto per riprendere se stessi. L’immagine acquisita viene visualizzata invertita orizzontalmente, ma l’immagine che verrà riprodotta non è invertita. |
