Schermata di stato
La schermata di stato consente di controllare le impostazioni e lo stato dell’unità. Le impostazioni delle voci contrassegnate con un asterisco (*) sono modificabili.
Per visualizzare la schermata di stato
- Premere il pulsante MENU.
Suggerimento
- È possibile visualizzare o nascondere le varie schermate di stato utilizzando [Technical] – [Menu Settings] – [Menu Page On/Off] nel menu completo.
Per passare a un’altra schermata di stato
- Ruotare la manopola multifunzione.
- Spostare il selettore multiplo verso l’alto o verso il basso.
- Trascinare la schermata di stato verso l’alto o verso il basso.

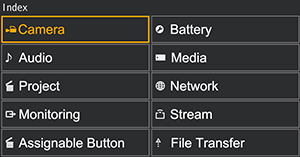

- Trascinare la schermata di stato verso destra per visualizzare la schermata [Index] e selezionare la pagina desiderata.
Per chiudere la schermata di stato
- Premere il pulsante MENU.
Per modificare un’impostazione
Mentre è visualizzata la schermata di stato, premere la manopola multifunzione o il selettore multiplo per consentire la selezione di una voce di impostazione contenuta in una pagina. Selezionare il numero della pagina desiderata e quindi premere per aprirla.
È possibile selezionare voci anche semplicemente toccandole sul touchscreen.
Nota
- È possibile disabilitare le modifiche dalla schermata di stato impostando [Technical] – [Menu Settings] – [User Menu Only] su [On] nel menu completo.
Schermata di stato [Camera]
Visualizza lo stato di vari preset.
| Voce visualizzata | Descrizione |
|---|---|
| [White Switch<B>] | Impostazione del bilanciamento del bianco della memoria B |
| [White Switch<A>] | Impostazione del bilanciamento del bianco della memoria A |
| [White Switch<P>] | Impostazione di [Preset White] |
| [ND<Preset>]* | Impostazione di [Preset] del filtro ND |
| [Gain<L>]* | Impostazione di [Gain<L>] |
| [Gain<M>]* | Impostazione di [Gain<M>] |
| [Gain<H>]* | Impostazione di [Gain<H>] |
| [Gain<Turbo>]* | Impostazione di [Gain<Turbo>] |
| [Zebra1]* | Impostazione di attivazione (on/off) e livello di Zebra 1 |
| [Zebra2]* | Impostazione di attivazione (on/off) e livello di Zebra 2 |
| [Gamma] | Categoria e curva di gamma |
| [Scene File]* | File di scena utilizzato e relativo File ID |
Schermata di stato [Audio]
Visualizza le impostazioni di ingresso, l’indicatore di livello audio e il volume di monitoraggio per ciascun canale.
| Voce visualizzata | Descrizione | |
|---|---|---|
| [CH1] | [Level] | Stato di attivazione (on/off) della regolazione automatica Indicatore di livello audio |
| [Source]* | Sorgente di ingresso | |
| [Reference]* | Livello di riferimento di ingresso | |
| [Wind Filter]* | Impostazione del valore di riduzione del filtro antivento del microfono | |
| [CH2] | [Level] | Stato di attivazione (on/off) della regolazione automatica Indicatore di livello audio |
| [Source]* | Sorgente di ingresso | |
| [Reference]* | Livello di riferimento di ingresso | |
| [Wind Filter]* | Impostazione del valore di riduzione del filtro antivento del microfono | |
| [CH3] | [Level] | Stato di attivazione (on/off) della regolazione automatica Indicatore di livello audio |
| [Source]* | Sorgente di ingresso | |
| [Reference]* | Livello di riferimento di ingresso | |
| [Wind Filter]* | Impostazione del valore di riduzione del filtro antivento del microfono | |
| [CH4] | [Level] | Stato di attivazione (on/off) della regolazione automatica Indicatore di livello audio |
| [Source]* | Sorgente di ingresso | |
| [Reference]* | Livello di riferimento di ingresso | |
| [Wind Filter]* | Impostazione del valore di riduzione del filtro antivento del microfono | |
| [Audio Input Level]* | Impostazione del livello di ingresso audio (volume master) | |
| [HDMI Output CH]* | Impostazione canale audio di uscita HDMI | |
| [Headphone Out]* | Impostazione del tipo di uscita cuffie | |
| [Monitor CH]* | Impostazione di monitoraggio del canale | |
Schermata di stato [Project]
Visualizza le impostazioni di base relative al progetto di ripresa.
| Voce visualizzata | Descrizione |
|---|---|
| [Frequency/Scan]* | Impostazioni frequenza di sistema e metodo di scansione |
| [Codec]* | Impostazione codec per la registrazione |
| [Rec Function]* | Impostazione di attivazione (on/off) della funzione di registrazione speciale e impostazioni principali |
| [Simul Rec]* | Stato e impostazione di attivazione (on/off) della funzione di registrazione simultanea su 2 slot |
| [Title Prefix]* | Porzione del titolo del nome del clip |
| [Video Format]* | Dimensioni immagine per la registrazione sule schede di memoria |
| [Clip Continuous Rec]* | Attiva o disattiva la funzione di registrazione clip continua |
| [Picture Cache Rec]* | Attivazione (on/off) della funzione di registrazione cache immagine e impostazione delle dimensioni della cache |
| [Number]* | Suffisso numerico del nome del clip |
| [Base Setting] | Impostazione di [Target Display] |
| [4K & HD (Sub) Rec]* | Impostazione di [4K & HD (Sub) Rec] |
| [Auto Framing]* | Impostazione della funzione di inquadratura automatica |
| [Proxy Rec]* | Impostazione di attivazione (on/off) della funzione di registrazione proxy |
| [Genlock] | Sorgente del segnale di genlock |
Schermata di stato [Monitoring]
Visualizza le impostazioni di uscita SDI e HDMI.
| Voce visualizzata | Descrizione | |
|---|---|---|
| [SDI] | [Signal]* | Dimensioni immagine di uscita |
| [Info. Disp.]* | Impostazione di attivazione (on/off) dell’emissione in uscita delle indicazioni a schermo | |
| [Color Gamut] | Stato dell’impostazione del gamut di colori | |
| [HDMI] | [Signal]* | Dimensioni immagine di uscita |
| [Info. Disp.]* | Impostazione di attivazione (on/off) dell’emissione in uscita delle indicazioni a schermo | |
| [Color Gamut] | Stato dell’impostazione del gamut di colori | |
| [IP/USB] | [Signal]* | Dimensioni immagine di uscita / commutazione a schermata di stato [Stream] / Impostazione di attivazione (on/off) [USB Stream] |
| [Info. Disp.] | Uscita delle indicazioni a schermo ([Off] (fisso)) | |
| [Color Gamut] | Stato dell’impostazione del gamut di colori | |
| [LCD] | [Info. Disp.] | Impostazione di attivazione (on/off) dell’emissione in uscita delle indicazioni a schermo |
| [Color Gamut] | Stato dell’impostazione del gamut di colori | |
| [Gamma Display Assist]* | Stato di attivazione (on/off) di [Gamma Display Assist] | |
Schermata di stato [Assignable Button]
Visualizza le funzioni assegnate ai pulsanti programmabili.
| Voce visualizzata | Descrizione |
|---|---|
| 1 | Funzione assegnata al pulsante programmabile 1 |
| 2 | Funzione assegnata al pulsante programmabile 2 |
| 3 | Funzione assegnata al pulsante programmabile 3 |
| 4 | Funzione assegnata al pulsante programmabile 4 |
| 5 | Funzione assegnata al pulsante programmabile 5 |
| 6 | Funzione assegnata al pulsante programmabile 6 |
| 7 | Funzione assegnata al pulsante programmabile 7 |
| 8 | Funzione assegnata al pulsante programmabile 8 |
| 9 | Funzione assegnata al pulsante programmabile 9 |
| 10 | Funzione assegnata al pulsante programmabile 10 |
| 11 | Funzione assegnata al pulsante programmabile 11 |
| [Multi Fn Dial] | Funzione assegnata alla manopola multifunzione |
| [Grip Dial] | Funzione assegnata alla manopola dell’impugnatura |
Schermata di stato [Battery]
Visualizza informazioni sulla batteria e la sorgente di alimentazione collegata al connettore DC IN.
| Voce visualizzata | Descrizione |
|---|---|
| [Detected Battery] | Tipo di batteria |
| [Remaining] | Capacità rimanente (%) |
| [Charge Count] | Numero di ricariche |
| [Capacity] | Capacità rimanente (Ah) |
| [Voltage] | Tensione batteria (V) |
| [Manufacture Date] | Data di fabbricazione della batteria |
| [Power Source] | Sorgente di alimentazione |
| [Supplied Voltage] | Tensione fornita dalla sorgente di alimentazione |
Schermata di stato [Media]
Visualizza la capacità rimanente e il tempo di registrazione rimanente delle schede di memoria.
| Voce visualizzata | Descrizione |
|---|---|
| Informazioni sulla scheda di memoria A | Visualizza un’icona quando è presente una scheda di memoria nello slot A. |
| Indicatore capacità rimanente scheda di memoria A | Visualizza la capacità rimanente della scheda di memoria inserita nello slot A come percentuale su una barra. |
| Tempo rimanente scheda di memoria A | Visualizza una stima del tempo di registrazione rimanente sulla scheda di memoria inserita nello slot A, in minuti, nelle condizioni di registrazione attuali. |
| Pulsante di inizializzazione della scheda di memoria A | Premere per visualizzare il menu per l’inizializzazione della scheda di memoria A. |
| Informazioni sulla scheda di memoria B | Visualizza un’icona quando è presente una scheda di memoria nello slot B. |
| Indicatore capacità rimanente scheda di memoria B | Visualizza la capacità rimanente della scheda di memoria inserita nello slot B come percentuale su una barra. |
| Tempo rimanente scheda di memoria B | Visualizza una stima del tempo di registrazione rimanente sulla scheda di memoria inserita nello slot B, in minuti, nelle condizioni di registrazione attuali. |
| Pulsante di inizializzazione della scheda di memoria B | Premere per visualizzare il menu per l’inizializzazione della scheda di memoria B. |
Schermata di stato [Network]
Visualizza lo stato della connessione di rete.
| Voce visualizzata | Descrizione |
|---|---|
| [Wireless LAN]* | Impostazioni e stato della connessione della LAN wireless |
| [Wired LAN]* | Impostazioni e stato della connessione della LAN cablata |
| [USB] / [USB Stream] / [USB Tethering]* | Impostazioni delle funzioni USB e stato della connessione |
| [Bluetooth]* | Impostazioni e stato della connessione Bluetooth |
| [Show Authentication] | Premere per visualizzare il nome utente e la password per il collegamento all’unità |
Suggerimento
- Se la colonna [Status] lampeggia, è possibile che toccando un elemento lampeggiante appaiano suggerimenti su come procedere. Per informazioni dettagliate, vedere “Controllo dello stato della connessione di rete”, “Connessione con “Monitor & Control””, “Connessione a Internet tramite una LAN wireless”, “Connessione a Internet tramite tethering USB” e “Connessione a Internet tramite una LAN cablata”.
Schermata di stato [Stream]
Visualizza lo stato dello streaming.
| Voce visualizzata | Descrizione |
|---|---|
| [RTMP/RTMPS Status]* / [SRT-Caller Status]* | Impostazione di attivazione (on/off) della funzione di streaming. Quando impostato su [On], visualizza anche lo stato della funzione di streaming. |
| [ARC] | Stato di attivazione (on/off) della funzione di controllo automatico della velocità per le impostazioni da [SRT-Caller 1] a [SRT-Caller 3]. Quando impostato su [On], visualizza anche lo stato del controllo automatico della velocità. |
| [Destination]* | Impostazione della destinazione di streaming |
| [Latency] / [TTL] | Latenza di streaming e Time To Live (TTL) per le impostazioni da [SRT-Caller 1] a [SRT-Caller 3] |
| [Destination URL] | URL della destinazione di streaming |
| [Codec] | Codec |
| [Audio Channel] | Canale audio |
| [Resolution] / [Bit Rate] | Risoluzione e bit rate di streaming |
Schermata di stato [File Transfer]
Visualizza informazioni sul trasferimento di file.
| Voce visualizzata | Descrizione |
|---|---|
| [Auto Upload]* | Stato di attivazione (on/off) di [Auto Upload] |
| [Auto Upload (Proxy)]* | Stato di attivazione (on/off) e chunk di [Auto Upload (Proxy)] |
| [Total Transfer Progress] | Avanzamento complessivo del trasferimento dei processi |
| [Default Upload Server]* | Selezione del server di destinazione per il trasferimento in modalità [Auto Upload (Proxy)] |
| [Job Status(Remain/Total)] | Numero dei processi rimanenti e numero totale dei processi |
| [Current File Transfer Progress] | Avanzamento del trasferimento del file attuale |
| [Current Transferring File Name] | Nome del file in corso di trasferimento |
| [Server Address] | Indirizzo del server di destinazione del trasferimento dei file |
| [Destination Directory] | Directory di destinazione sul server di destinazione del trasferimento dei file |
