Supporto obiettivo
Questo argomento descrive la posizione e la funzione dei componenti di supporto dell’obiettivo dell’unità.
Suggerimento

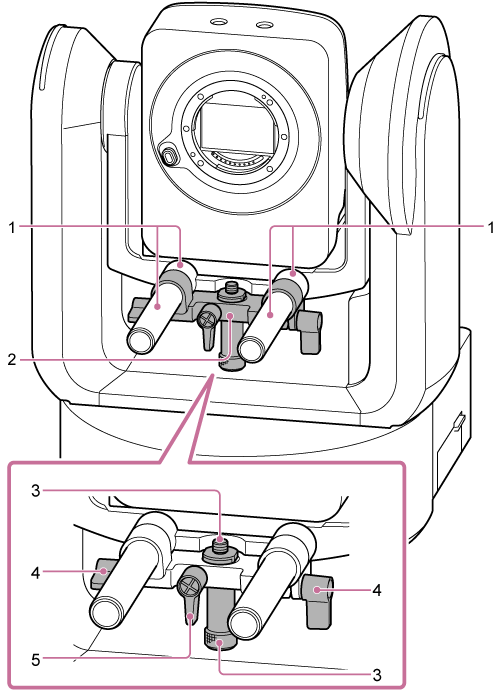

- Questa descrizione si riferisce all’illustrazione dell’unità priva dell’obiettivo.
-
Asta di supporto obiettivo (2)
Sostiene l’obiettivo.
Utilizzabile anche per il montaggio di accessori generali per aste con diametro Ø15.
-
Supporto obiettivo
Il supporto dell’obiettivo può essere spostato in avanti o indietro, in base all’obiettivo utilizzato, e quindi fissato in posizione.
-
Vite di fissaggio del piedino del supporto dell’obiettivo
Fissare al piedino del supporto dell’obiettivo. È possibile regolare la posizione verticale della vite in base all’altezza del piedino del supporto dell’obiettivo.
-
Levetta di blocco della barra del supporto dell’obiettivo (2)
Blocca il movimento in avanti o indietro del gruppo di supporto dell’obiettivo.
-
Levetta di blocco della vite di fissaggio del piedino del supporto dell’obiettivo
Blocca la posizione verticale della vite di fissaggio del piedino del supporto dell’obiettivo.
Suggerimento
- Se una levetta di blocco viene a trovarsi in una posizione che ne rende difficoltosa la rotazione, rilasciarla e ruotarla in una posizione più comoda. Quando si trova nella posizione desiderata, serrare la levetta di blocco.
A: Levetta di blocco della vite di fissaggio del piedino del supporto dell’obiettivo
B: Levetta di blocco della barra del supporto dell’obiettivo
Nota
- Per evitare che il gruppo di supporto dell’obiettivo interferisca con il movimento di pan e tilt, avvicinarlo al corpo della telecamera quando il suo utilizzo non è necessario e spostare la vite di fissaggio del piedino del supporto dell’obiettivo sulla sua posizione più alta (più vicina all’obiettivo).
- Se una levetta di blocco viene a trovarsi in una posizione che ne rende difficoltosa la rotazione, rilasciarla e ruotarla in una posizione più comoda. Quando si trova nella posizione desiderata, serrare la levetta di blocco.
