Struttura dell’area comune delle schermate
Questo argomento descrive la struttura dell’area comune delle schermate.
-
Nome della telecamera
Visualizza il nome della telecamera.
È possibile modificare il nome, utilizzando [Network] > [Camera Name] nel menu Web.
Il colore dello sfondo cambia in base al segnale di tally esterno.
-
Pulsante di alimentazione
Quando l’unità è accesa, viene aggiunto un segno di spunta a [Power ON] nel menu di accensione.
Premere il pulsante di alimentazione e selezionare [Power Standby] nel menu di accensione per commutare l’alimentazione dell’unità sulla modalità standby.

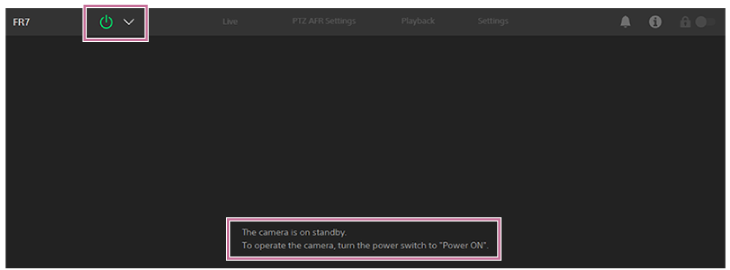

In modalità standby alimentazione, viene visualizzata la seguente schermata.
Per riaccendere l’alimentazione, premere il pulsante di alimentazione e selezionare [Power ON] nel menu di alimentazione.
-
Schede di selezione della schermata operativa
Premere una scheda per visualizzare la schermata delle operazioni corrispondente.
Scheda [Live]: Visualizza la schermata delle operazioni live.
Scheda [PTZ AFR Settings]: Visualizza la schermata delle impostazioni dell’inquadratura automatica PTZ.
Scheda [Playback]: Visualizza la schermata delle operazioni di riproduzione.
Scheda [Settings]: Visualizza la schermata delle impostazioni (menu Web).
-
Indicatore PoE++, avviso di temperatura anomala
L’indicatore PoE++ viene visualizzato quando l’unità è collegata a una sorgente PoE++. Se si verifica una condizione di temperatura anomala, viene visualizzato il simbolo
(Avviso temperatura). -
Indicatore notifiche
Quando arriva un messaggio, l’indicatore cambia, come mostrato di seguito.
(Notifiche attive)Eseguire l’azione necessaria in base al messaggio visualizzato nel pannello dell’immagine della telecamera.
Nota
- Non vengono visualizzati messaggi quando [Monitoring] > [Output Display] > [HDMI/Stream] è impostato su [Off] nel menu Web. Impostare su [On] per controllare il contenuto dei messaggi.
-
Pulsante
(stato della telecamera)
Premere questo pulsante per visualizzare su una schermata separata informazioni sul segnale dell’immagine di uscita e dell’immagine registrata dalla telecamera, sull’obiettivo e sull’eventuale dispositivo di comando obiettivo (opzione).
In caso di notifiche relative al dispositivo di comando obiettivo (opzione), l’indicazione cambia come mostrato di seguito.
-
Selettore di blocco dei comandi dello schermo
(Sblocco operazioni): Spostare il selettore a sinistra per consentire l’utilizzo dei comandi nella schermata delle operazioni live e nella schermata delle operazioni di riproduzione.
(Blocco operazioni): Spostare il selettore a destra per disabilitare i comandi nella schermata delle operazioni live e nella schermata delle operazioni di riproduzione e impedire l’azionamento involontario di comandi non desiderati.
