Interchangeable Lens Digital CameraILME-FR7 / ILME-FR7K

Questo argomento descrive la struttura della schermata delle operazioni live.

1. Pannello di controllo delle posizioni di preset

   Visualizza, utilizzando una miniatura, la posizione memorizzata in un preset. Toccare rapidamente due volte la miniatura per ripristinare la posizione memorizzata nel preset.

   • Per informazioni dettagliate sulle posizioni di preset, vedere “Salvataggio e ripristino delle posizioni di pan, tilt e zoom e dell’impostazione della messa a fuoco tramite l’app Web”.
   • Per informazioni dettagliate sulla funzione PTZ Trace, vedere “Registrazione delle operazioni di inquadratura della telecamera tramite l’app Web”.

2. Pannello dell’immagine della telecamera

   Visualizza l’immagine corrente della telecamera e lo stato dell’unità.

   Visualizza la stessa immagine dell’uscita HDMI.

   Sopra all’immagine vengono visualizzate informazioni di stato, come indicato di seguito. Intorno all’immagine viene visualizzata anche una cornice rossa o verde in base al segnale di tally esterno ricevuto.



   N.	Indicazione	Descrizione
   2-1	Indicatore della modalità di messa a fuoco	Vedere “Indicatore della modalità di messa a fuoco” in “Significato delle indicazioni a schermo”.
   2-2	Indicatore di modalità di registrazione, slot A/B, intervallo di registrazione Interval Rec	Vedere “Indicatore di modalità di registrazione, slot A/B, intervallo di registrazione Interval Rec” in “Significato delle indicazioni a schermo”.
   2-3	Indicatore dello stato dello streaming	Visualizzato solo durante lo streaming (solo quando [Stream Setting] è impostato su [RTMP] o [SRT-Caller]).
   2-4	Indicatore di stato dell’operazione di uscita RAW	Indica lo stato di uscita del segnale RAW. Per informazioni dettagliate sulla modalità RAW, vedere “Registrazione di video RAW”.
   2-5	Indicatore dello spazio rimanente sui supporti di memoria	Vedere “Indicatore dello spazio rimanente sui supporti di memoria” in “Significato delle indicazioni a schermo”.
   2-6	Indicazione della posizione di zoom	Vedere “Indicazione della posizione di zoom” in “Significato delle indicazioni a schermo”. Se è connesso un dispositivo di comando obiettivo (opzione), è visualizzato . Se si verifica un errore nel dispositivo di comando obiettivo (opzione), viene visualizzato .
   2-7	Indicatore modalità AE/livello AE	Vedere “Indicatore modalità AE/livello AE” in “Significato delle indicazioni a schermo”.

   Pulsante [Display]

   Premere questo pulsante per visualizzare informazioni relative alla telecamera sull’immagine.

   Mentre sono visualizzate le informazioni sulla telecamera, premere nuovamente il pulsante per nasconderle.



   Oltre agli altri indicatori, vengono visualizzati, in base allo stato, anche indicatori e messaggi relativi alla messa a fuoco automatica, i quali non possono essere nascosti premendo il pulsante [Display].

   • Per maggiori dettagli sulle informazioni relative alla telecamera visualizzate, vedere “Significato delle indicazioni a schermo”.

   Pulsante di arresto di AF con seguimento in tempo reale

   Premere questo pulsante per interrompere il seguimento di un soggetto.



   • Per informazioni dettagliate, vedere “Seguimento di un soggetto specificato (Realtime Tracking AF)”.

3. Pulsante START/STOP registrazione

   Premere questo pulsante per avviare la registrazione. Durante la registrazione, il pulsante START/STOP di registrazione si illumina di rosso.

   Premere di nuovo durante la registrazione per arrestare la registrazione.

   È possibile spostare il selettore Hold sulla posizione Hold per evitare l’azionamento accidentale del pulsante START/STOP di registrazione.

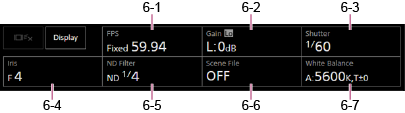

4. Pannello di configurazione di base della telecamera

   Visualizza pulsanti per l’impostazione delle funzioni di base necessarie per la ripresa. Premere un pulsante per visualizzare, nel pannello di regolazione della configurazione di base della telecamera sottostante (5), la schermata di configurazione della funzione corrispondente.



   4-1 [FPS]

   4-2 [ISO/Gain / Exposure Index]

   4-3 [Shutter]

   4-4 [Iris]

   4-5 [ND Filter]

   4-6 [Scene File / Base Look/LUT]

   4-7 [White Balance]

   • Per informazioni dettagliate, fare riferimento alla descrizione della funzione corrispondente.

   Funzione	Riferimento
   FPS	“Slow & Quick Motion”
   ISO/Gain	“Impostazione della sensibilità di base”, “Regolazione automatica del guadagno” e “Regolazione manuale del guadagno” in “Regolazione del guadagno”
   Exposure Index	“Impostazione della sensibilità di base” e “Modifica della distribuzione delle ombre e delle alte luci nell’immagine registrata”
   Shutter	“Regolazione automatica dell’otturatore” e “Regolazione manuale dell’otturatore” in “Regolazione dell’otturatore”
   Iris	“Regolazione automatica del diaframma” e “Regolazione manuale del diaframma” in “Regolazione del diaframma”
   ND Filter	“Informazioni sul filtro ND” in “Regolazione del livello di luce (filtro ND)”
   Scene File	“Descrizione generale dei look” e altri argomenti in “Ripresa con il look desiderato”
   Base Look/LUT	“Ripresa con regolazione del look in post-produzione”
   White Balance	“Schermata di regolazione del bilanciamento del bianco”

5. Pannello pulsanti programmabili/regolazione della configurazione di base della telecamera

   Durante il funzionamento normale visualizza i pulsanti programmabili. Premere i pulsanti del pannello di configurazione di base della telecamera (voce 4) per visualizzarne le relative voci di configurazione. Premere il pulsante [X] o premere nuovamente il pulsante del pannello di configurazione della telecamera per tornare alla visualizzazione dei pulsanti programmabili.



   • Per informazioni dettagliate sui pulsanti programmabili, vedere “Pulsanti programmabili”.
   • Per informazioni dettagliate sul pannello di regolazione della configurazione di base della telecamera, fare riferimento alla descrizione di ciascuna funzione.

6. Pannello di controllo dell’inquadratura / pannello dei comandi GUI

   Le schede in alto consentono di passare dal pannello di controllo dell’inquadratura al pannello dei comandi GUI e viceversa.

   Premere il pulsante (chiudi) in alto a destra dello schermo per nascondere il pannello di controllo ed evitare azioni indesiderate. Qualora il pannello di controllo non sia visualizzato, premere il pulsante (apri) per visualizzarlo.

   Regolare l’inquadratura servendosi del pannello di controllo dell’inquadratura. Premere la scheda (pan/tilt/zoom) per visualizzare il pannello di controllo dell’inquadratura.



   • Per informazioni dettagliate sull’utilizzo, vedere “Regolazione dell’inquadratura”.

   Suggerimento

   • Di seguito è illustrata la sezione del joystick del pannello di controllo dell’inquadratura quando la funzione pan/tilt è disabilitata e quando è necessaria l’inizializzazione della funzione pan/tilt.
     • Quando la funzione pan/tilt è stata bloccata mediante la levetta di blocco pan/tilt



     • Quando la funzione pan/tilt non è inizializzata



     • Quando è necessario eseguire il reset della funzione pan/tilt



     • Quando la funzione pan/tilt è disabilitata



   • Quando la funzione pan/tilt non è inizializzata oppure è necessario eseguirne il reset, è possibile accedere rapidamente al pulsante (reset pan/tilt) nel pannello di controllo della telecamera semplicemente toccando il messaggio visualizzato sotto al joystick.

   Il pannello dei comandi GUI consente di interagire con il menu della telecamera, riprodurre clip ed eseguire altre funzioni. Premere la scheda (pannello comandi (GUI) della telecamera) per visualizzarlo.



   • Per informazioni dettagliate sull’utilizzo, vedere “Utilizzo del menu della telecamera”e “Riproduzione dei clip registrati”.

7. Pannello di controllo della telecamera

   Questa sezione consente di configurare le funzioni necessarie per l’azionamento della telecamera.

   Servirsi delle schede in alto per passare da una schermata all’altra.

   Premere il pulsante (chiudi) in alto a destra dello schermo per nascondere il pannello di controllo ed evitare azioni indesiderate. Qualora il pannello di controllo non sia visualizzato, premere il pulsante (apri) per visualizzarlo.



   • Per informazioni dettagliate, fare riferimento alla descrizione della funzione corrispondente.

    Scheda (Main)

   Visualizza le voci di configurazione delle funzioni più frequentemente utilizzate.

   È possibile scegliere la funzione dei cursori superiore e inferiore premendo il pulsante [▼] e selezionando la funzione desiderata nell’elenco visualizzato. Possono essere selezionate le seguenti funzioni:

   • ND Filter
   • Iris
   • ISO^*
   • Gain^*
   • Exposure Index^*
   • AE Level
   • Zoom Speed
   • Pan-Tilt Speed

   ^*Visualizzato in base alle impostazioni del menu.



   Scheda (Focus)

   Visualizza le voci di configurazione relative alla messa a fuoco.



    Scheda (Audio)

   Visualizza le voci di configurazione relative all’audio.



   Scheda (Stream)

   Visualizza le voci di configurazione relative allo streaming.

   Gli elementi visualizzati potranno variare in base all’impostazione del formato di streaming.

   Quando impostato su [RTMP] o [SRT-Caller], questa schermata consente di avviare e arrestare lo streaming.

   • Per informazioni dettagliate, vedere “Informazioni sullo streaming” e altri argomenti in “Configurazione dello streaming”.
   • In caso di errori di connessione, vengono visualizzate informazioni relative all’errore stesso. Per maggiori dettagli sulle informazioni di errore, vedere “Messaggi di errore e avvisi”.



   Scheda (Others)

   Visualizza le voci di configurazione relative ad altre funzioni.



   Premere il pulsante [Full Screen Display] per aprire una nuova scheda nel browser web e visualizzare il pannello dell’immagine della telecamera a schermo intero.
   Questa funzionalità permette unicamente di visualizzare l’immagine. Non sono disponibili né la funzione Touch AF né altre funzioni.

   Nota

   • La schermata delle operazioni live nella scheda originale continua ad essere attiva. Se non è necessario eseguire operazioni, si consiglia di chiudere la scheda per ridurre il numero di connessioni simultanee.

   Premere il pulsante (inizializzazione dispositivo di comando obiettivo) per inizializzare il dispositivo di comando obiettivo (opzione fornita da terzi). Questo pulsante è abilitato solo quando [Technical] > [Lens Controller] > [Zoom] > [Setting] è impostato su [On] nel menu Web.
