XLR-рачка (само за ILME-FX30)

Делови од телото

Слика од деловите од телото на XLR-рачката

  1. Држач за микрофон
  2. Држач за кабел
  3. Завртки за прикачување
  4. Приклучок за повеќе интерфејси


Преклопници и вртливи копчиња

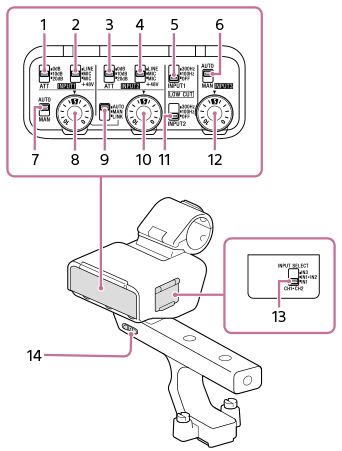

Слика од преклопниците и вртливите копчиња на XLR-рачката

  1. Преклопник ATT (INPUT1)

    Изберете го стандардното ниво на влез за приклучокот INPUT1. Оваа поставка за приклучок се активира кога преклопникот INPUT1 (LINE/MIC/MIC+48V) е поставен на „MIC“ или „MIC+48V“.

  2. Преклопник INPUT1 (LINE/MIC/MIC+48V)

    Изберете ја опцијата соодветна за уредот приклучен преку приклучокот INPUT1.

  3. Преклопник ATT (INPUT2)

    Изберете го стандардното ниво на влезен сигнал за приклучокот INPUT2. Оваа поставка за преклопник се активира кога преклопникот INPUT2 (LINE/MIC/MIC+48V) е поставен на „MIC“ или „MIC+48V“.

  4. Преклопник INPUT2 (LINE/MIC/MIC+48V)

    Изберете ја опцијата соодветна за уредот приклучен преку приклучокот INPUT2.

  5. Преклопник LOW CUT (INPUT1)

    Користете го овој преклопник за да го минимизирате несаканиот шум со намалување на нискофреквентните компоненти на влезните аудио формати од приклучокот INPUT1.

  6. Преклопник AUTO/MAN (INPUT3)

    Изберете го методот (Auto/Manual (Автоматски/Рачно)) за прилагодување на нивото на јачината на влезниот аудио сигнал за приклучокот INPUT3.

  7. Преклопник AUTO/MAN (INPUT1)

    Изберете го методот (Auto/Manual (Автоматски/Рачно)) за прилагодување на нивото на јачината на влезниот аудио сигнал за приклучокот INPUT1.

  8. Вртливо копче AUDIO LEVEL (INPUT1)

    Прилагодете го нивото на јачина на снимање на влезниот аудио сигнал од приклучокот INPUT1.

  9. Преклопник AUTO/MAN/LINK (INPUT2)

    Изберете го методот (Auto/Manual/Link (Автоматски/Рачно/Врска) кон INPUT1) за прилагодување на нивото на јачината на влезниот аудио сигнал од приклучокот INPUT2.

  10. Вртливо копче AUDIO LEVEL (INPUT2)

    Прилагодете го нивото на јачина на снимање на влезниот аудио сигнал од приклучокот INPUT2.

  11. Преклопник LOW CUT (INPUT2)

    Користете го овој преклопник за да го минимизирате несаканиот шум со намалување на нискофреквентните компоненти на влезните аудио формати од приклучокот INPUT2.

  12. Вртливо копче AUDIO LEVEL (INPUT3)

    Прилагодете го нивото на јачина на снимање на влезниот аудио сигнал од приклучокот INPUT3.

  13. Преклопник INPUT SELECT

    Изберете го влезниот аудио сигнал за снимање аудио преку каналите на прикачениот фотоапарат.

  14. Преклопник HANDLE AUDIO

    Овозможете влезен аудио сигнал преку XLR-адаптерот.


Порти и приклучоци

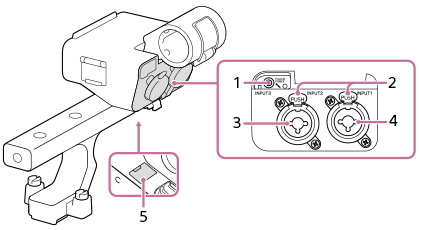

Слика од приклучоците на XLR-рачката

  1. Приклучок INPUT3 (мини стерео приклучок, компатибилен со надворешно напојување)
  2. Брава за заклучување
  3. Приклучок INPUT2 (тропински XLR/TRS, женски, компатибилен со фантомска струја)
  4. Приклучок INPUT1 (тропински XLR/TRS, женски, компатибилен со фантомска струја)
  5. Микро USB-порта

Забелешка

  • Не допирајте ги конекторите со голи раце.
