Configuring Basic Operation

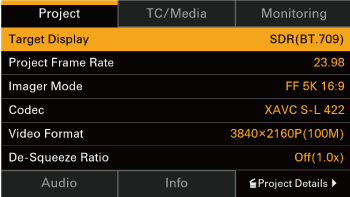

Before shooting, configure the basic operation of the unit using [Project] in the menu to suit the usage application.
Imager mode and recording formats
The recording formats (codec, picture size, frame rate) and shooting frame rates available for selection vary as follows depending on the [Project Frame Rate] and [Imager Mode] combination.
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Project Frame Rate] | [Imager Mode] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fixed | Fixed | Fixed | – |
| FFc 4.5K 16:9 | Fixed | Fixed | Fixed | – | |
| 59.94/50 | FF 5K 16:9 | Up to 120fps Up to 60fps1) |
Up to 120fps Up to 60fps1) |
Up to 120fps Up to 60fps1) |
Up to 240fps |
| FFc 4.5K 16:9 | Up to 120fps | Up to 120fps | Up to 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Up to 240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | Up to 120fps Up to 60fps1) |
Up to 240fps |
| FFc 4.5K 16:9 | – | – | Up to 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Up to 240fps | |
| 23.98 | FF 5K 16:9 | Up to 120fps Up to 60fps1) |
Up to 120fps Up to 60fps1) |
Up to 120fps Up to 60fps1) |
Up to 240fps |
| FFc 4.5K 16:9 | Up to 120fps | Up to 120fps | Up to 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Up to 240fps | |
1)When dual gain is enabled
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Project Frame Rate] | [Imager Mode] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fixed | Fixed | – | – | – |
| FFc 4.5K 16:9 | Fixed | – | – | – | – | |
| S35 3.2K 16:9 | – | Fixed | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | Up to 120fps Up to 60fps1) |
– | – |
| FF 5K 16:9 | Up to 120fps Up to 60fps1) |
Up to 240fps | – | Up to 120fps Up to 60fps1) |
Up to 240fps | |
| FFc 4.5K 17:9 | – | – | Up to 120fps | – | – | |
| FFc 4.5K 16:9 | Up to 120fps | – | – | Up to 120fps | – | |
| S35 3.2K 16:9 | – | Up to 240fps | – | – | Up to 240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | Up to 120fps Up to 60fps1) |
– | – |
| FF 5K 16:9 | Up to 120fps Up to 60fps1) |
Up to 240fps | – | Up to 120fps Up to 60fps1) |
Up to 240fps | |
| FFc 4.5K 17:9 | – | – | Up to 120fps | – | – | |
| FFc 4.5K 16:9 | Up to 120fps | – | – | Up to 120fps | – | |
| S35 3.2K 16:9 | – | Up to 240fps | – | – | Up to 240fps | |
| 23.98 | FF 5K 17:9 | – | – | Up to 120fps Up to 60fps1) |
– | – |
| FF 5K 16:9 | Up to 120fps Up to 60fps1) |
Up to 240fps | – | Up to 120fps Up to 60fps1) |
Up to 240fps | |
| FFc 4.5K 17:9 | – | – | Up to 120fps | – | – | |
| FFc 4.5K 16:9 | Up to 120fps | – | – | Up to 120fps | – | |
| S35 3.2K 16:9 | – | Up to 240fps | – | – | Up to 240fps | |
| 24 | FF 5K 17:9 | – | – | Up to 120fps Up to 60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | Up to 120fps | – | – | |
1)When dual gain is enabled
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Project Frame Rate] | [Imager Mode] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Fixed | Fixed | Fixed | – |
| FF 5K 17:9 | Fixed | Fixed | Fixed | – | |
| FF 5K 16:9 | Fixed | Fixed | Fixed | – | |
| FFc 4.5K 17:9 | – | – | – | Fixed | |
| FFc 4.5K 16:9 | – | – | – | Fixed | |
| FFc 3.8K 16:9 | Fixed | Fixed | Fixed | – | |
| 29.97/25 | FF 5K 3:2 | Fixed | Fixed | Fixed | – |
| FF 5K 17:9 | Fixed | Fixed | Fixed | – | |
| FF 5K 16:9 | Fixed | Fixed | Fixed | – | |
| FFc 4.5K 17:9 | – | – | – | Fixed | |
| FFc 4.5K 16:9 | – | – | – | Fixed | |
| FFc 3.8K 16:9 | Fixed | Fixed | Fixed | – | |
| 23.98 | FF 5K 3:2 | Fixed | Fixed | Fixed | – |
| FF 5K 17:9 | Fixed | Fixed | Fixed | – | |
| FF 5K 16:9 | Fixed | Fixed | Fixed | – | |
| FFc 4.5K 17:9 | – | – | – | Fixed | |
| FFc 4.5K 16:9 | – | – | – | Fixed | |
| FFc 3.8K 16:9 | Fixed | Fixed | Fixed | – | |
| 24 | FF 5K 3:2 | Fixed | Fixed | Fixed | – |
| FF 5K 17:9 | Fixed | Fixed | Fixed | – | |
| FF 5K 16:9 | Fixed | Fixed | Fixed | – | |
| FFc 4.5K 17:9 | – | – | – | Fixed | |
| FFc 3.8K 16:9 | Fixed | Fixed | Fixed | – | |

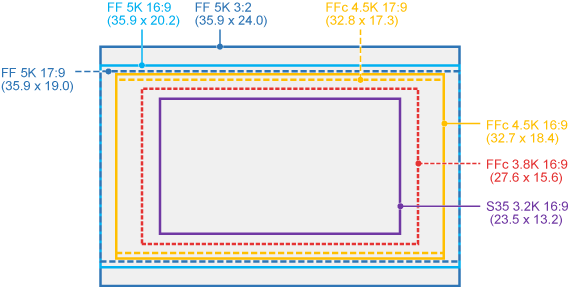

Effective picture size
The unit supports shooting at the following effective picture sizes (Units: mm).
| [Imager Mode] | Effective picture elements |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
TP1002215384
