Enota držala XLR (samo ILME-FX30)

Deli ohišja

Ilustracija delov ohišja enote držala XLR

  1. Držalo za mikrofon
  2. Nosilec za kabel
  3. Pritrditvena vijaka
  4. Podnožje priključka za dodatno opremo


Stikala in izbirni gumbi

Ilustracija stikal in izbirnih gumbov enote držala XLR

  1. Stikalo ATT (INPUT1)

    Izberite standardno raven vhoda vtičnice INPUT1. Ta nastavitev stikala je aktivna, ko je stikalo INPUT1 (LINE/MIC/MIC+48V) nastavljeno na "MIC" ali "MIC+48V".

  2. Stikalo INPUT1 (LINE/MIC/MIC+48V)

    Izberite možnost, ki je primerna za napravo, priključeno v vtičnico INPUT1.

  3. Stikalo ATT (INPUT2)

    Izberite standardno raven vhoda vtičnice INPUT2. Ta nastavitev stikala je aktivna, ko je stikalo INPUT2 (LINE/MIC/MIC+48V) nastavljeno na "MIC" ali "MIC+48V".

  4. Stikalo INPUT2 (LINE/MIC/MIC+48V)

    Izberite možnost, ki je primerna za napravo, priključeno v vtičnico INPUT2.

  5. Stikalo LOW CUT (INPUT1)

    Uporabite to stikalo, da s pridušitvijo nizkofrekvenčnih komponent vhodnega zvočnega signala iz vtičnice INPUT1 zmanjšate neželeno šumenje.

  6. Stikalo AUTO/MAN (INPUT3)

    Izberite način (samodejni/ročni) za prilagajanje glasnosti vhodnega zvočnega signala iz vtičnice INPUT3.

  7. Stikalo AUTO/MAN (INPUT1)

    Izberite način (samodejni/ročni) za prilagajanje glasnosti vhodnega zvočnega signala iz vtičnice INPUT1.

  8. Kolesce AUDIO LEVEL (INPUT1)

    Prilagodite glasnost snemanja vhodnega zvočnega signala iz vtičnice INPUT1.

  9. Stikalo AUTO/MAN/LINK (INPUT2)

    Izberite način (samodejni/ročni/povezava z INPUT1) za prilagajanje glasnosti vhodnega zvočnega signala iz vtičnice INPUT2.

  10. Izbirni gumb AUDIO LEVEL (INPUT2)

    Prilagodite glasnost snemanja vhodnega zvočnega signala iz vtičnice INPUT2.

  11. Stikalo LOW CUT (INPUT2)

    Uporabite to stikalo, da s pridušitvijo nizkofrekvenčnih komponent vhodnega zvočnega signala iz vtičnice INPUT2 zmanjšate neželeno šumenje.

  12. Izbirni gumb AUDIO LEVEL (INPUT3)

    Prilagodite glasnost snemanja vhodnega zvočnega signala iz vtičnice INPUT3.

  13. Stikalo INPUT SELECT

    Izberite zvočni vhod za snemanje zvoka na kanalih priključenega fotoaparata.

  14. Stikalo HANDLE AUDIO

    Omogočite zvočni vhod iz adapterja XLR.


Vrata in vtičnice

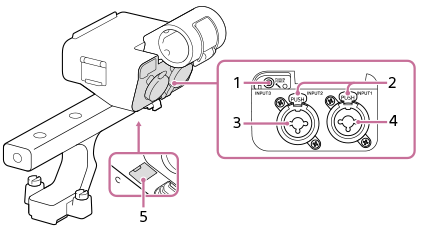

Ilustracija vtičnic enote držala XLR

  1. Vtičnica INPUT3 (stereo mini vtičnica, združljiva z napajanjem s priključitvijo)
  2. Vzvod za sprostitev
  3. Vtičnica INPUT2 (3-pinska XLR/TRS, ženska, združljiva s fantomskim napajanjem)
  4. Vtičnica INPUT1 (3-pinska XLR/TRS, ženska, združljiva s fantomskim napajanjem)
  5. Vrata Micro USB

Opomba

  • Priključkov se ne dotikajte z golimi rokami.
